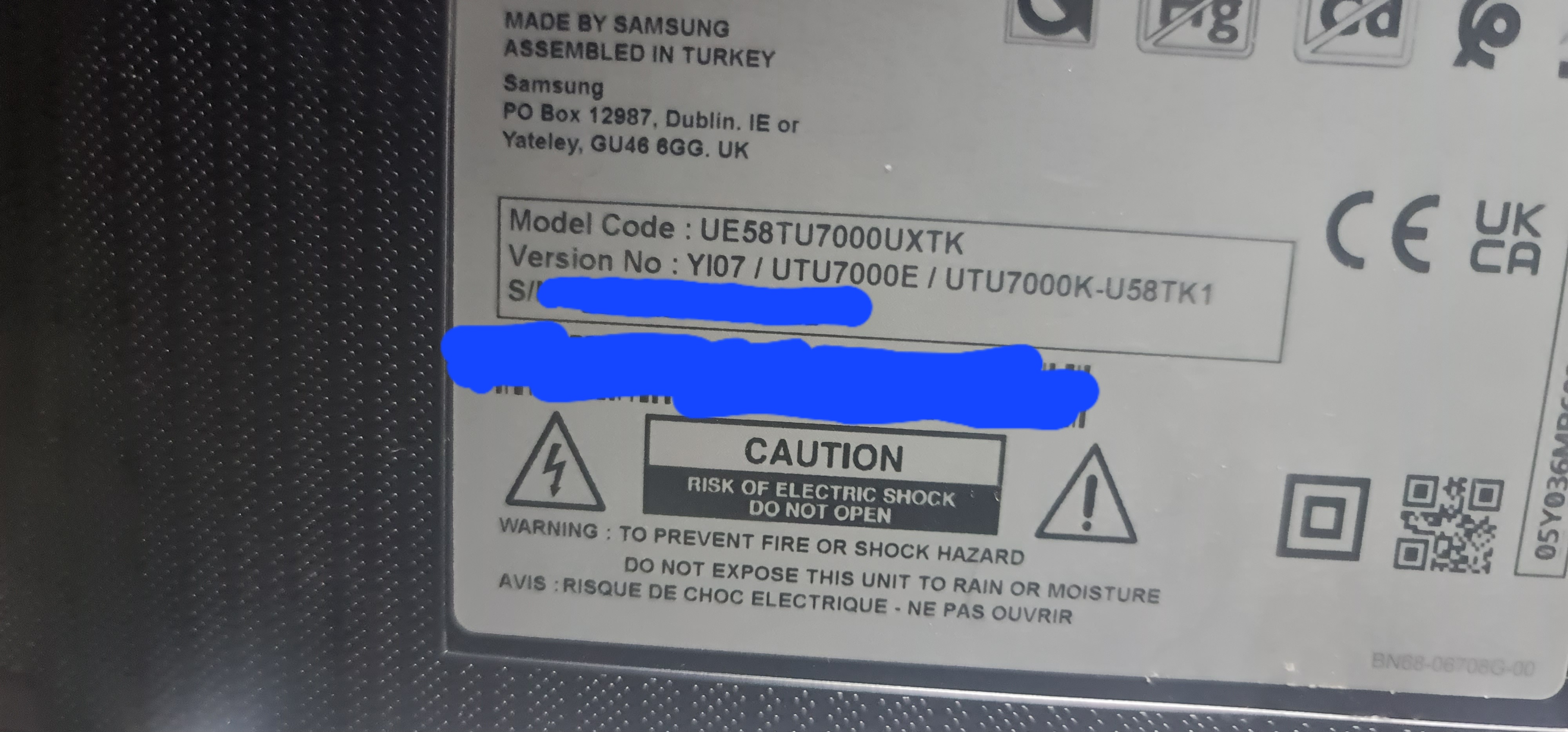

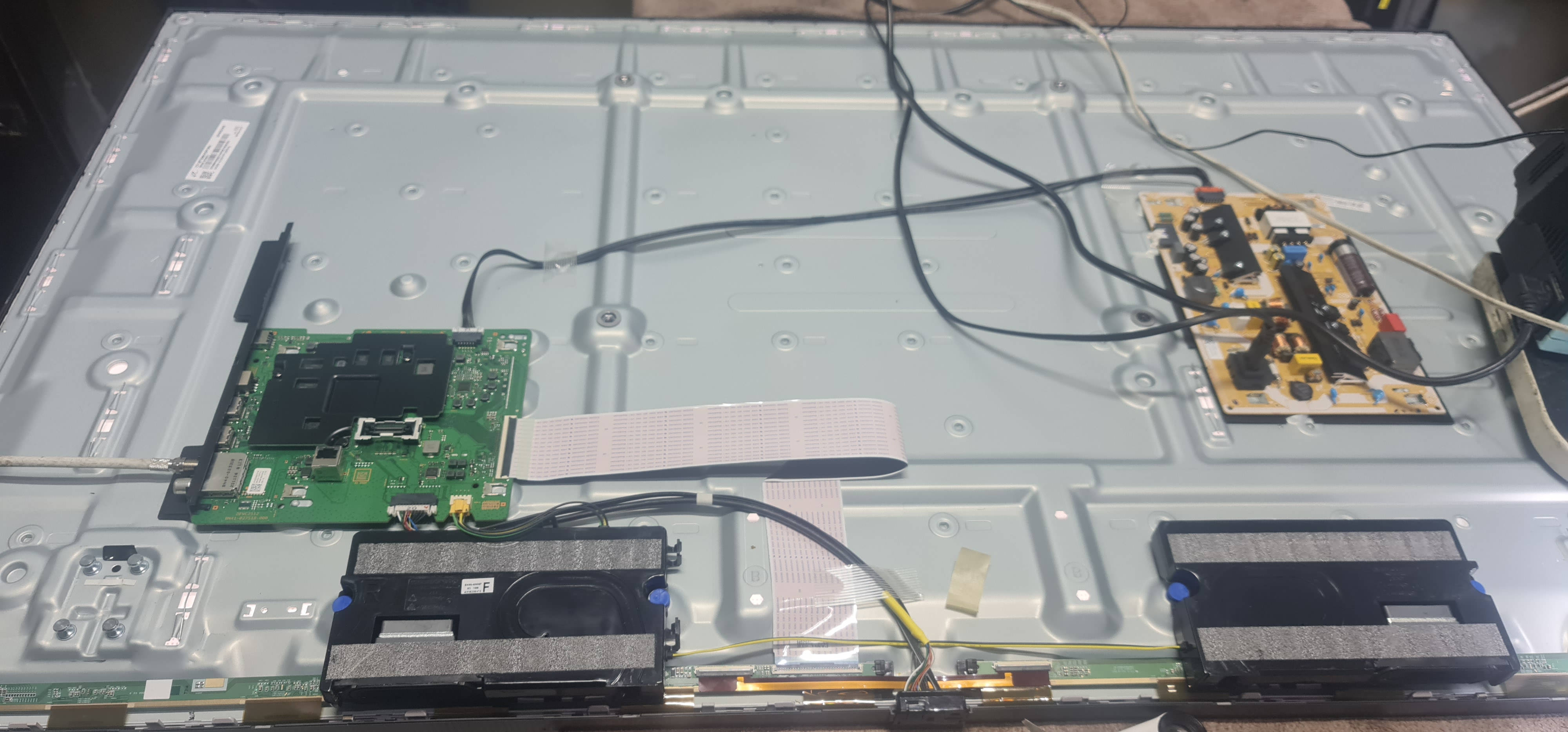

Merhaba FORMDA şu ara çok moda olan arızamız TU serileri.Biliyorsunuz kronik panel CKV Hataları ve sürekli açıp kapanma sorunları olmakta.Çözümü panel onarımı yaptıgım için artık bana ezber oldu Sizlerle paylaşma gereği duyuyorum değerli ustalarım.
(RESMİ TERS YÜKLEMİSİM SİZ İNDİRİP CEVİRİN KUSURA BAKMAYIN LÜTFEN)
1 ÖNCELİKLE SORUN SAĞ BLOKMU SOL BLOKMU ONU ÖĞRENMEK GEREKİYOR ÇOGUNDA DA TV MASA ÜSTÜNDE YUZU YATIKKEN SAĞ TARAFTA ÇIKMAKTA.
Nasıl sag veya solda oldugunu anlayacaz derseniz.Elinizde kırık bir panel varsa tu serisine ait onun panel PCB si ni ara atlama flex e takın zaten açılırsa az cok mantık yuruterek sagmı sol mu bozuk ortaya cıkar veya GATE UCLARINA BAND ataraktanda yapabilirsiniz.

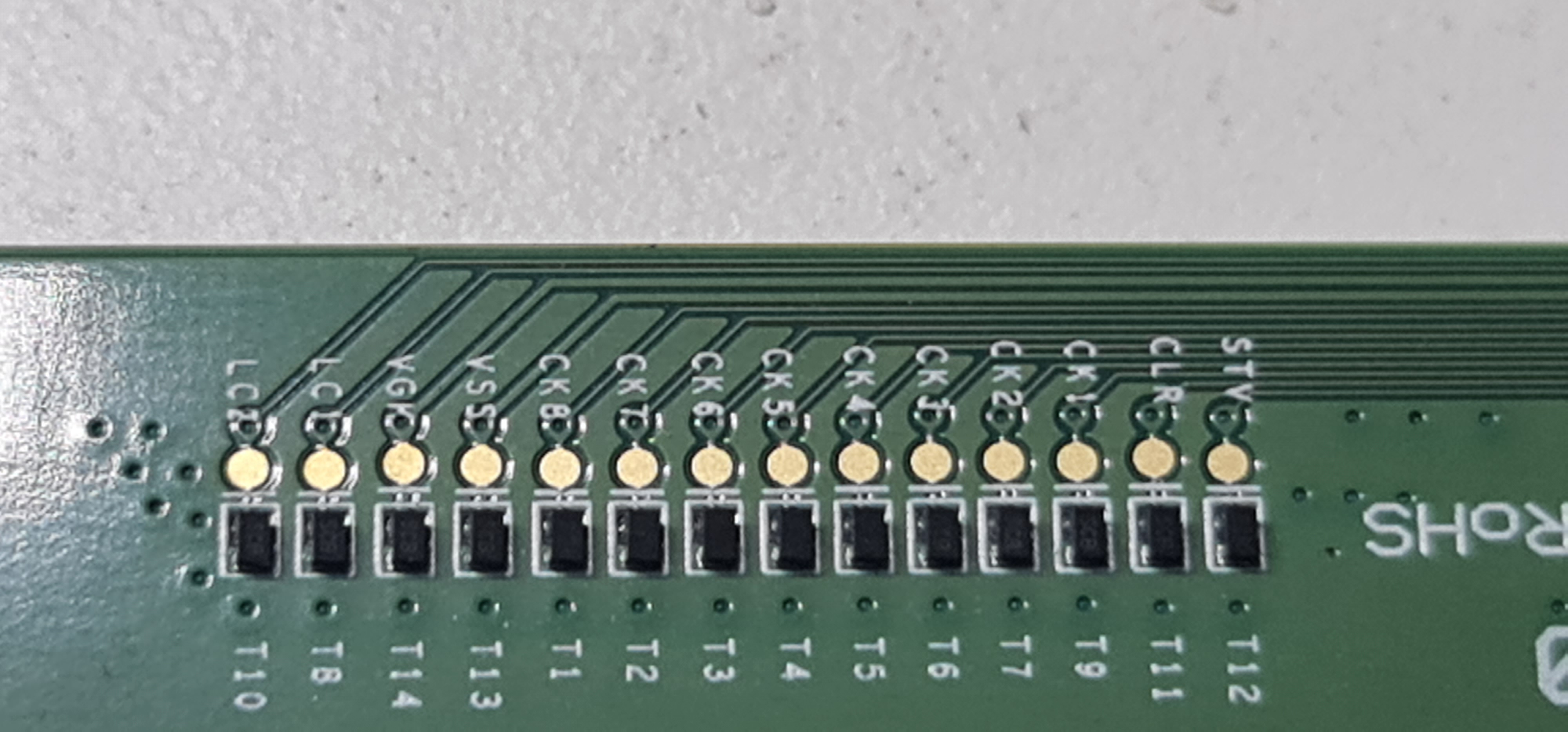

2 Bzouk blogu buldunuz ( ÖRNEĞİN SAĞ BLOK ) PCB ÜSTÜNDE POİNT NOKTASI VAR

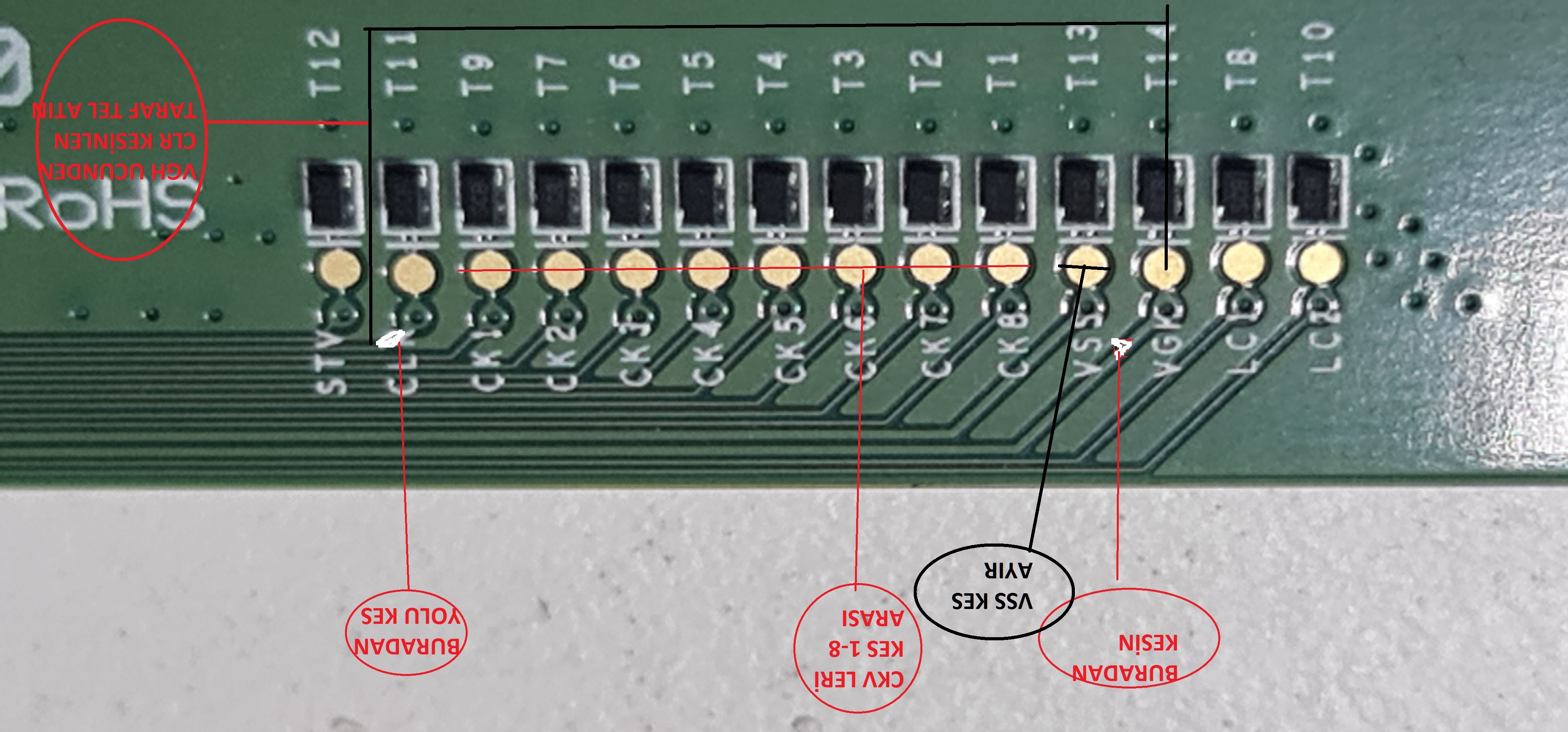

CKV yazan noktaları panele giden yollarını kesin veya sarı noktalar üstünden maket bıcagı ve neşter ile kesin CKV NE KADAR VARSA 1DEN 8 E KADAR
Sonra VSS UCUNU KESİN

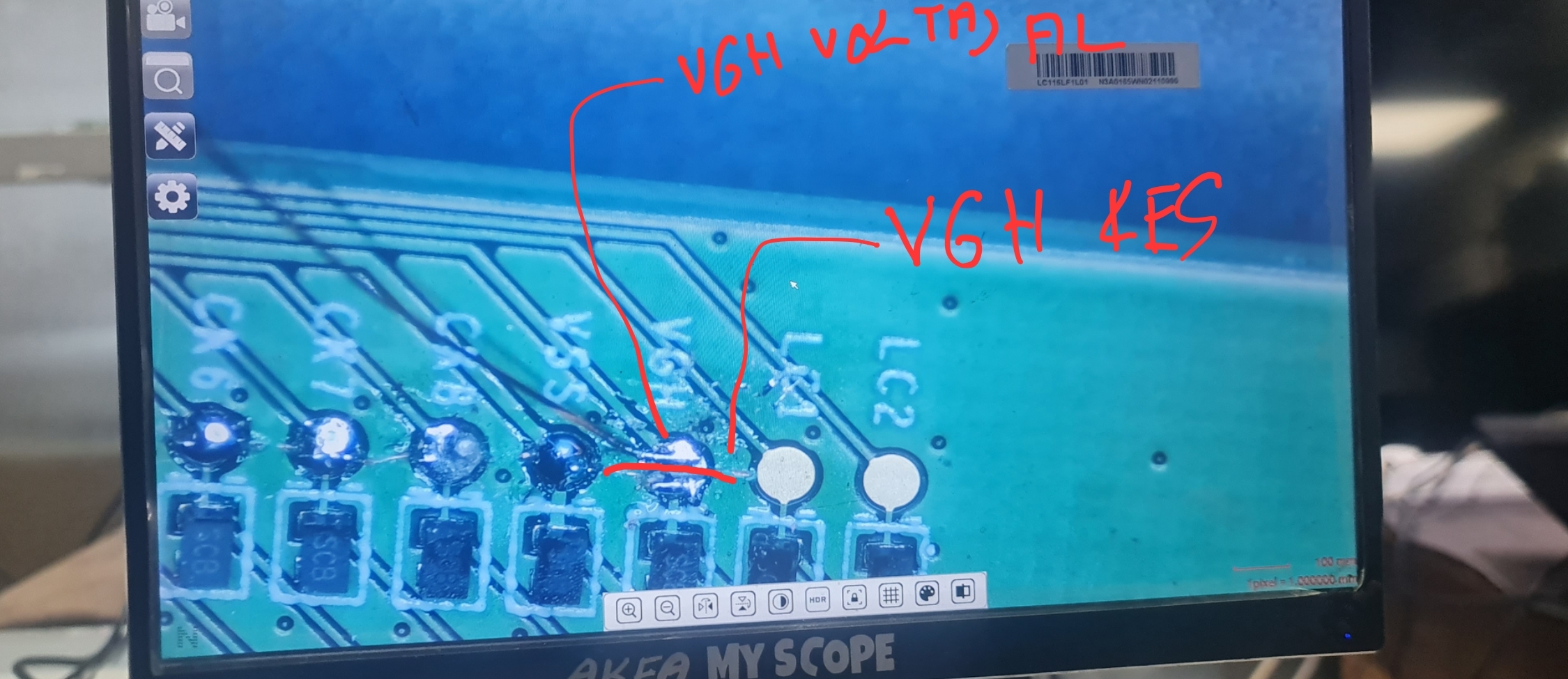

ARDINDAN VGH UCUNU KESİN

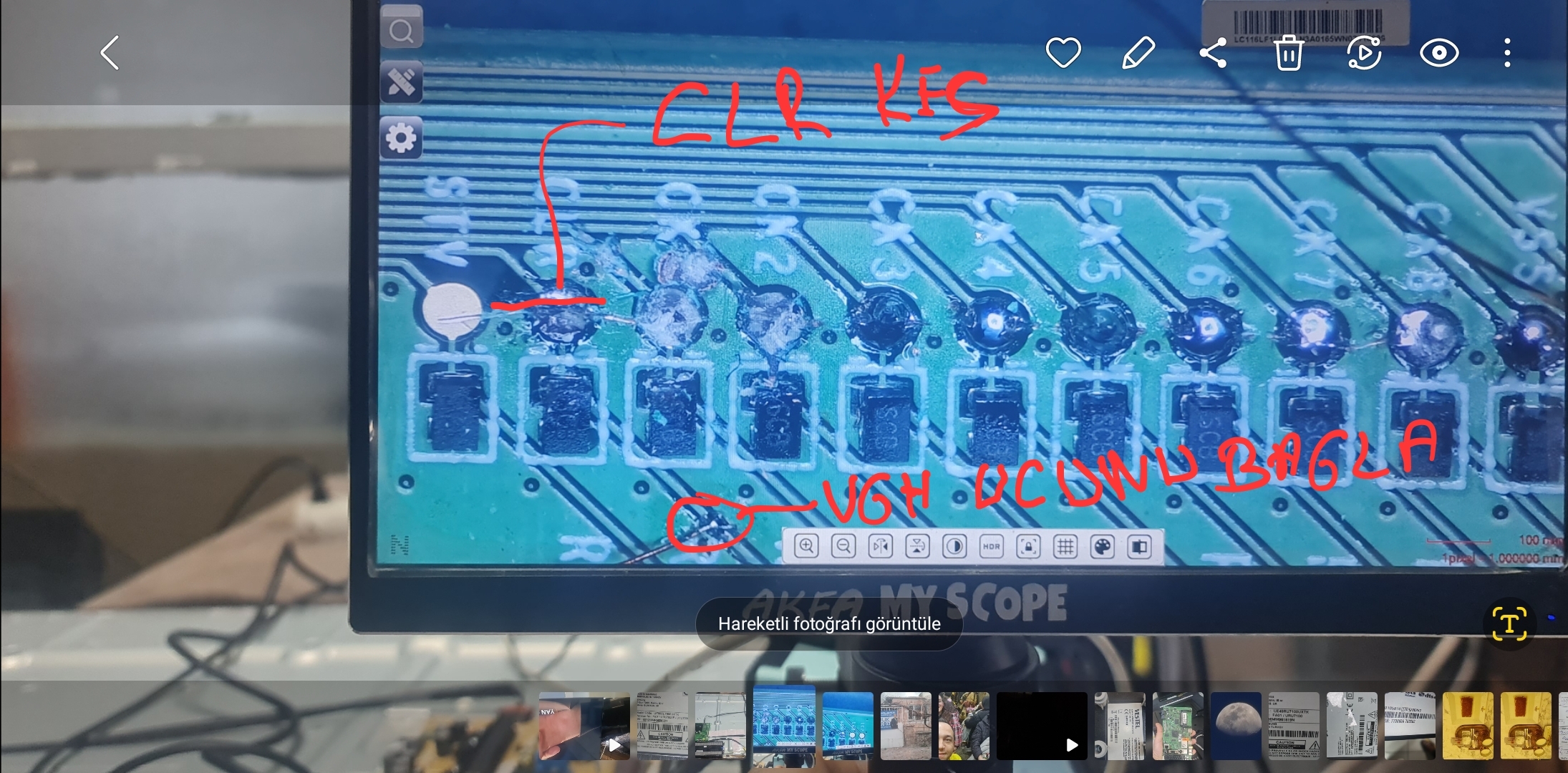

ARDINDAN CLR UCUNU KESİN
BURDAKİ PÜF NOKTA YI BAHSEDİYORUM ŞİMDİ
VGH UCU KESTİĞİNİZ YER 27-30 KÜSÜR ARASI VOLTAJ ALACAKSINIZ YANİ PCB ANAKARTTAN GELEN YOLA 1 ADET TEL ATINIZ.UCUNDA VOLTAJ OLACAK 27-30 ARASINDA
O VOLTAJ ALDIGINIZ TELİ İSE CLR KESTİĞİMİZ UCA YANI PANELE GİDEN TARAFINA LEHİMLEYECEKSİNİZ.

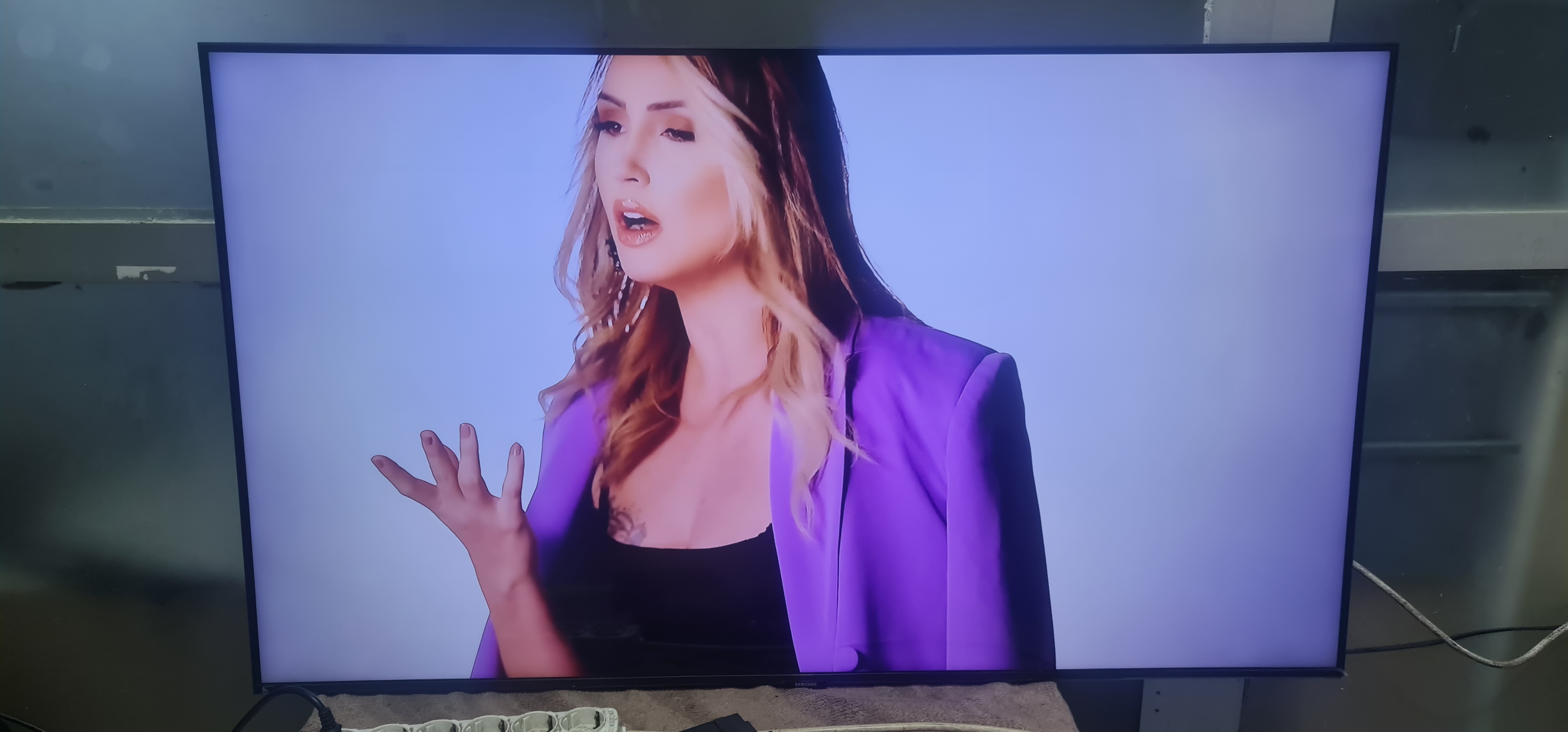

VE SONUC EN AZ 30 40 TANE AYAGA KALKTI GERİ DÖNÜŞTE OLMADI
